طبيعة المشروع وتحديات التنفيذ
المبنى يضم أجهزة خلاطات شلال وجاكوزي وأنظمة تدليك مائي تتطلب تدفق مياه عالياً ومستقراً مع ضغط قوي، وكانت المشكلة في الشبكات التقليدية حدوث تراجع في الضغط عند فتح أكثر من حمام وحدوث أصوات خبط عنيفة (مطرقة مائية) في الجدران.
الحل الهندسي المعتمد ومواصفات المنظومة
صمم مهندسو هيت سنتر شبكة توزيع حلقية بنظام المانيفولد مع مواسير PEX-A بأقطار محسوبة بدقة، مع تركيب صمامات مانعة للمطرقة المائية (Water Hammer Arrestors) ووحدات فلاتر مركزية ومضخات ضغط متغيرة السرعة (Inverter Booster Pumps).
بروتوكول التنفيذ والاختبار الميداني (5 مراحل)
دراسة مساحة المبنى، عدد المستخدمين، ومسارات التغذية وفق DIN EN 442.
توريد المعدات الإيطالية بشهادات المنشأ والضمان الأصلي دون أي بدائل مقلدة.
شاسيهات مجلفنة بأثقال خرسانية لمنع أي ثقب في عزل الأسطح نهائياً.
كبس هيدروليكي لمدة 48 ساعة للتحقق من سلامة اللحامات والمحابس والصمامات.
معايرة الثرموستات وتدريب المالك على لوحة التحكم وبدء فترة الضمان والصيانة.
النتائج التشغيلية ومؤشرات الأداء
تدفق مياه قوي وفوري بدون أي صوت أو اهتزاز في المواسير، مع ثبات الضغط في كل دور سواء تم فتح حمام واحد أو خمسة حمامات في وقت واحد، مع صفر وصلات تحت الأرضيات وضمان 10 سنوات.
المواصفات الفنية وجدول المكونات المعتمدة
| الأنابيب | مواسير PEX-A ألمانية بقطر 16 إلى 32 ملم مع جرابات حماية |
|---|---|
| المانيفولد | نحاس أحمر مع مقاييس ضغط ومحابس إيطالية لكل مخرج |
| صمامات الأمان | مانعات مطرقة مائية Caleffi إيطالية + صمامات تخفيض ضغط |
| ضغط الاختبار | كبس هيدروليكي 16 بار لمدة 72 ساعة |
| الضمان | 10 سنوات ضمان شامل معتمد على الشبكة بالكامل |

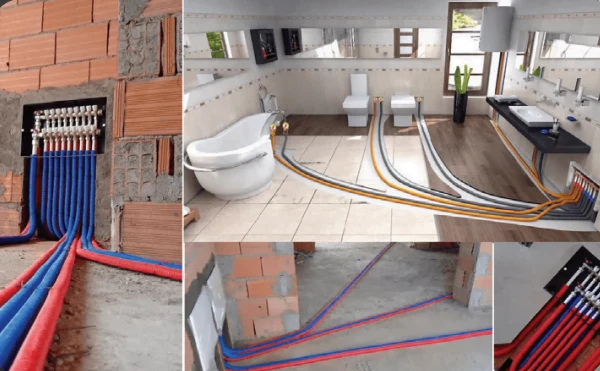

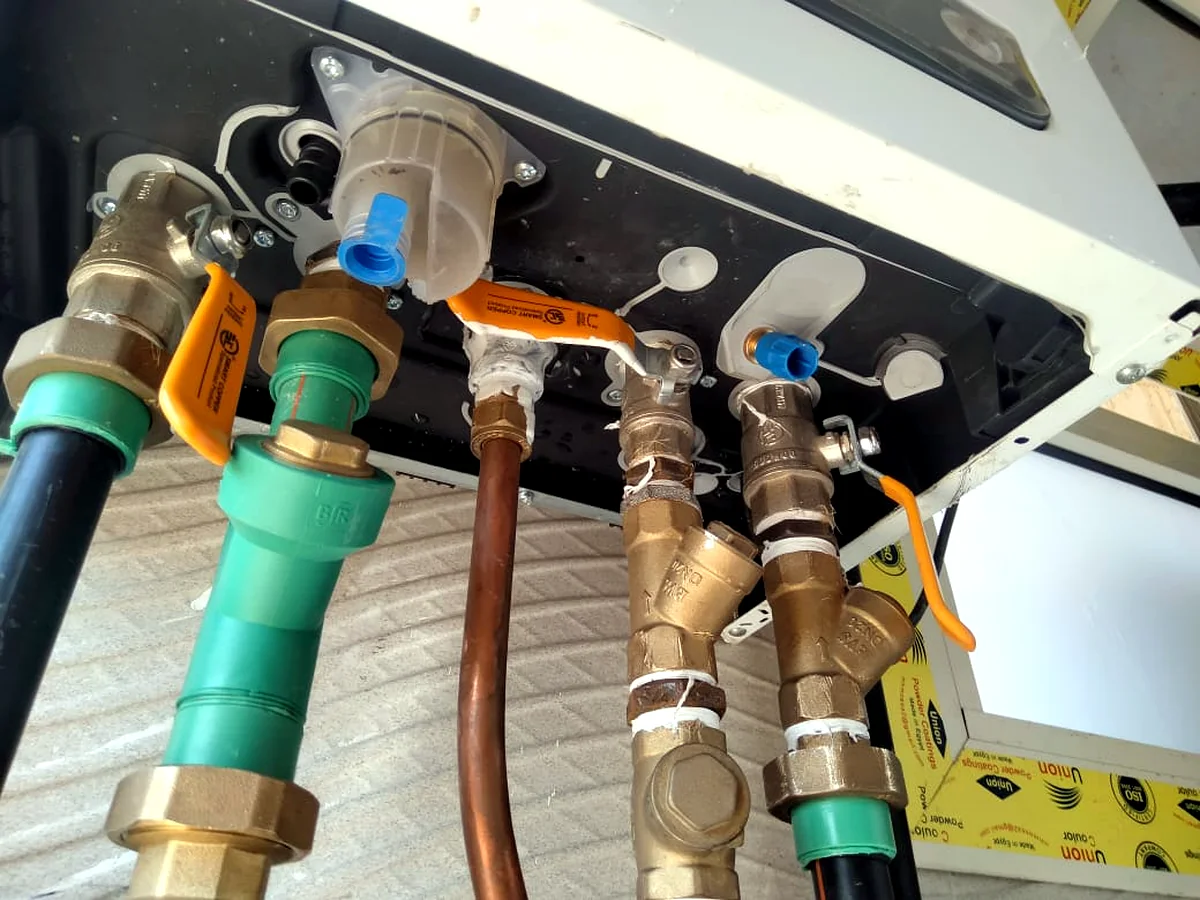

معرض صور توثيقي من أرض الواقع
لقطات حية من موقع العمل أثناء التركيب وربط شبكات التوزيع ولوحات التحكم الميكانيكية.
ملاحظات هندسية إضافية
تنفيذ شبكة مياه صحية متطورة لقصر فاخر تضمن ضغط مياه متكافئ وصامت لكافة الأدوار مع فلاتر مركزية ووحدات تنقية ومعالجة عسر المياه.

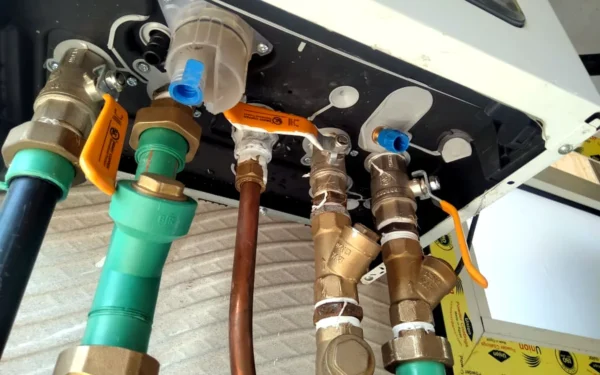

مشروعات أخرى ذات صلة
