طبيعة المشروع وتحديات التنفيذ
قصر ضخم يضم صالونات استقبال مفتوحة بمساحة 300 م² وأجنحة نوم متعددة، وتطلب العميل ربط كافة دوائر التدفئة بنظام التحكم الذكي في المنزل (KNX) بحيث يمكن ضبط حرارة كل جناح بشكل مستقل عبر شاشات اللمس والموبايل.
الحل الهندسي المعتمد ومواصفات المنظومة
تم تصميم 28 دائرة تدفئة مستقلة متصلة بـ 6 لوحات مانيفولد ستانلس ستيل مزودة بمحركات كهروميكانيكية (Electrothermic Actuators) متوافقة مع بروتوكول KNX، مع وضع مجسات حرارية أرضية لحماية السيراميك والباركيه من أي تجاوز في درجات الحرارة.
بروتوكول التنفيذ والاختبار الميداني (5 مراحل)
دراسة مساحة المبنى، عدد المستخدمين، ومسارات التغذية وفق DIN EN 442.
توريد المعدات الإيطالية بشهادات المنشأ والضمان الأصلي دون أي بدائل مقلدة.
شاسيهات مجلفنة بأثقال خرسانية لمنع أي ثقب في عزل الأسطح نهائياً.
كبس هيدروليكي لمدة 48 ساعة للتحقق من سلامة اللحامات والمحابس والصمامات.
معايرة الثرموستات وتدريب المالك على لوحة التحكم وبدء فترة الضمان والصيانة.
النتائج التشغيلية ومؤشرات الأداء
تحكم فائق السلاسة من تطبيق الموبايل، وراحة حرارية مطلقة في كامل القصر حتى في ليالي الشتاء شديدة البرودة، مع توزيع درجات حرارة متوازن بنسبة 100% بين الصالونات والغرف.
المواصفات الفنية وجدول المكونات المعتمدة
| الأنابيب | PEX-A إيطالية بحاجز أكسجين مقاس 16x2.0 ملم |
|---|---|
| لوحات التوزيع | 6 لوحات مانيفولد ستانلس ستيل مع كبائن دفن جدارية فاخرة |
| المحركات | Actuators 24V موصولة بوحدات إدخال/إخراج KNX |
| محطة التدفئة | غلاية غاز مكثفة إيطالية 45 kW مع خزان موازنة هيدروليكي |
| فترة الضمان | 10 سنوات على الشبكة والمواسير والمانيفولد |
معرض صور توثيقي من أرض الواقع

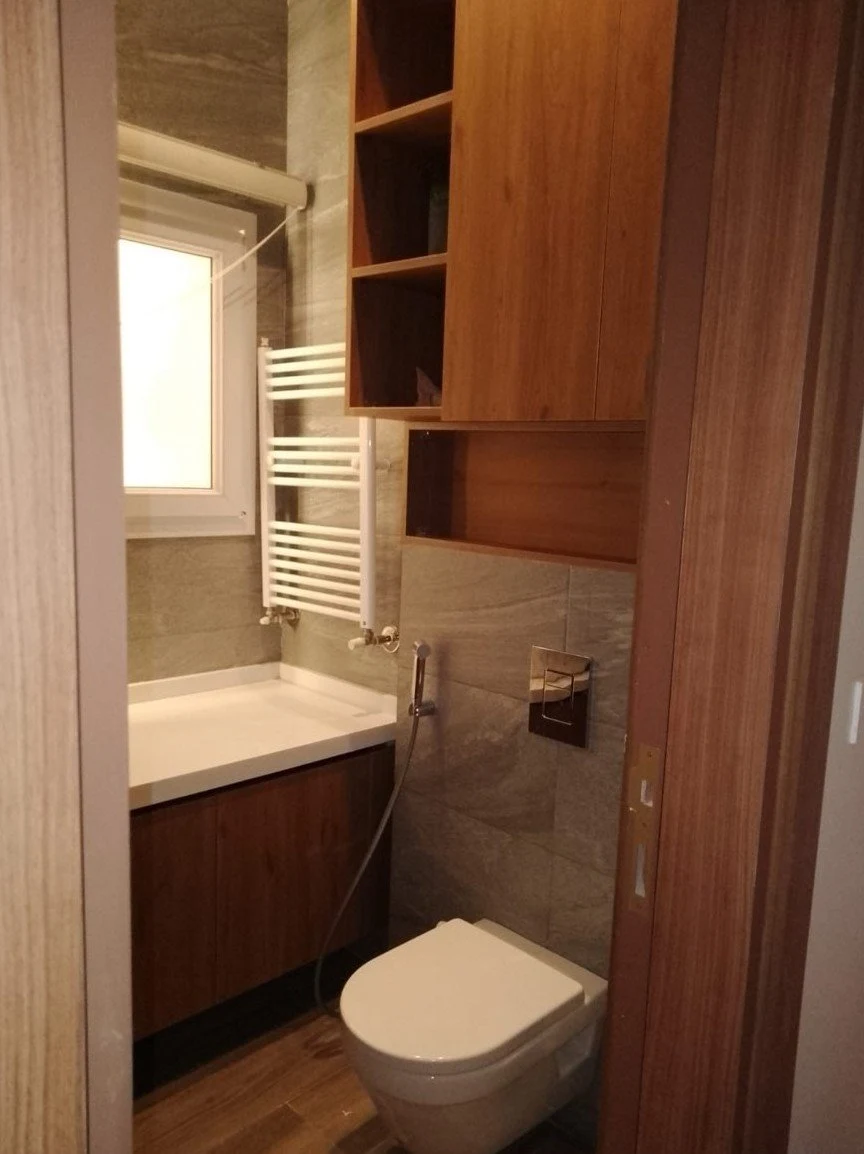

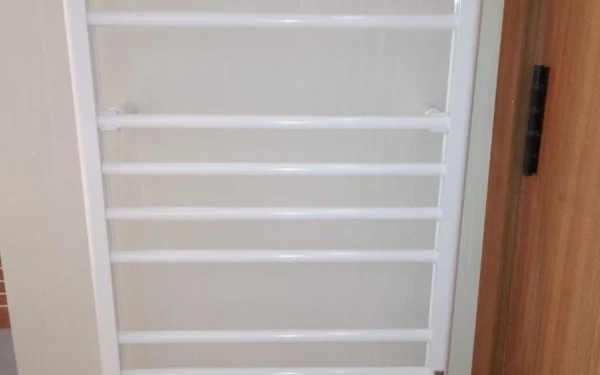

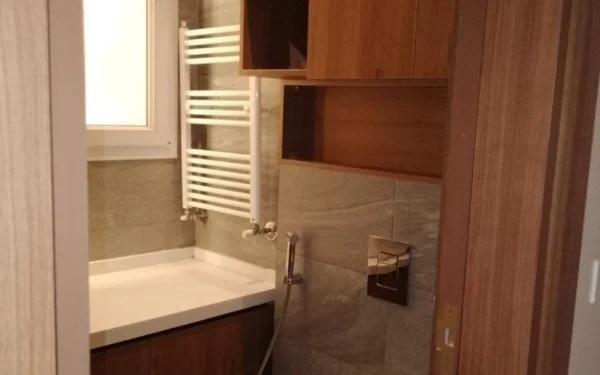

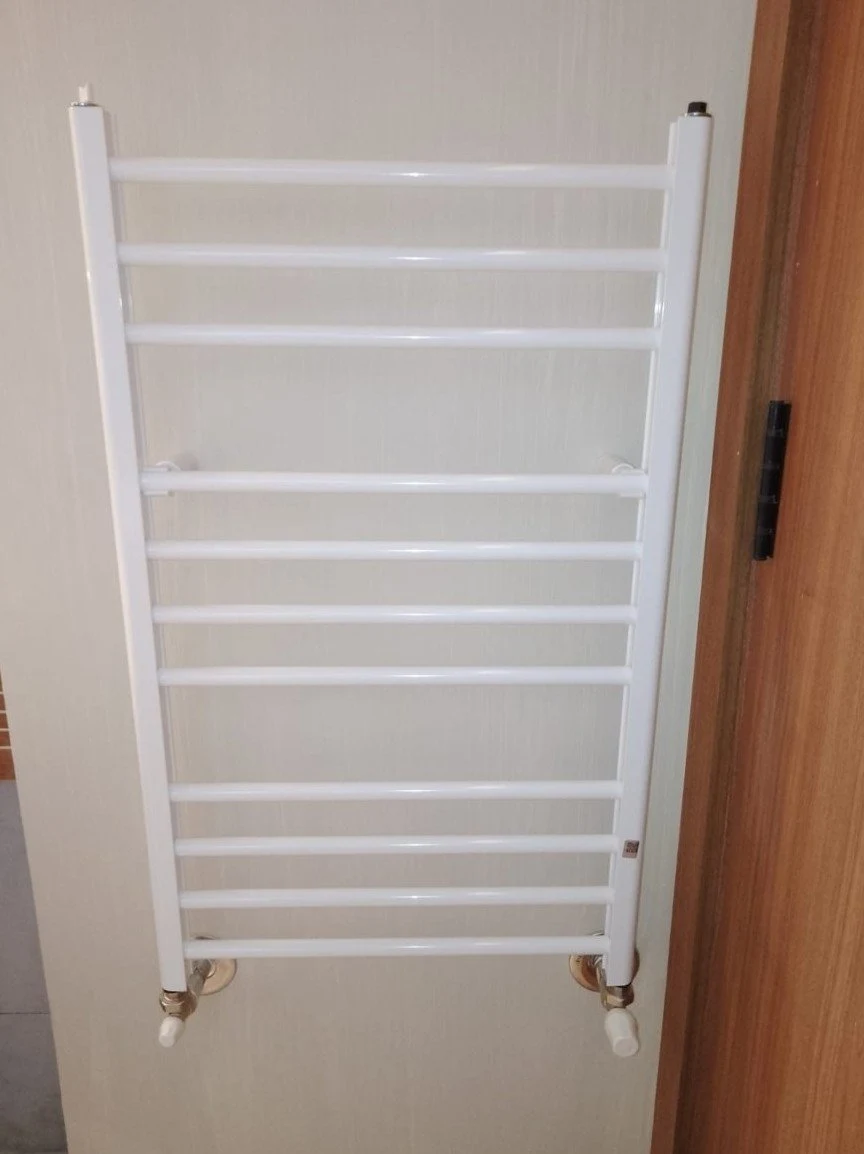

لقطات حية من موقع العمل أثناء التركيب وربط شبكات التوزيع ولوحات التحكم الميكانيكية.
ملاحظات هندسية إضافية

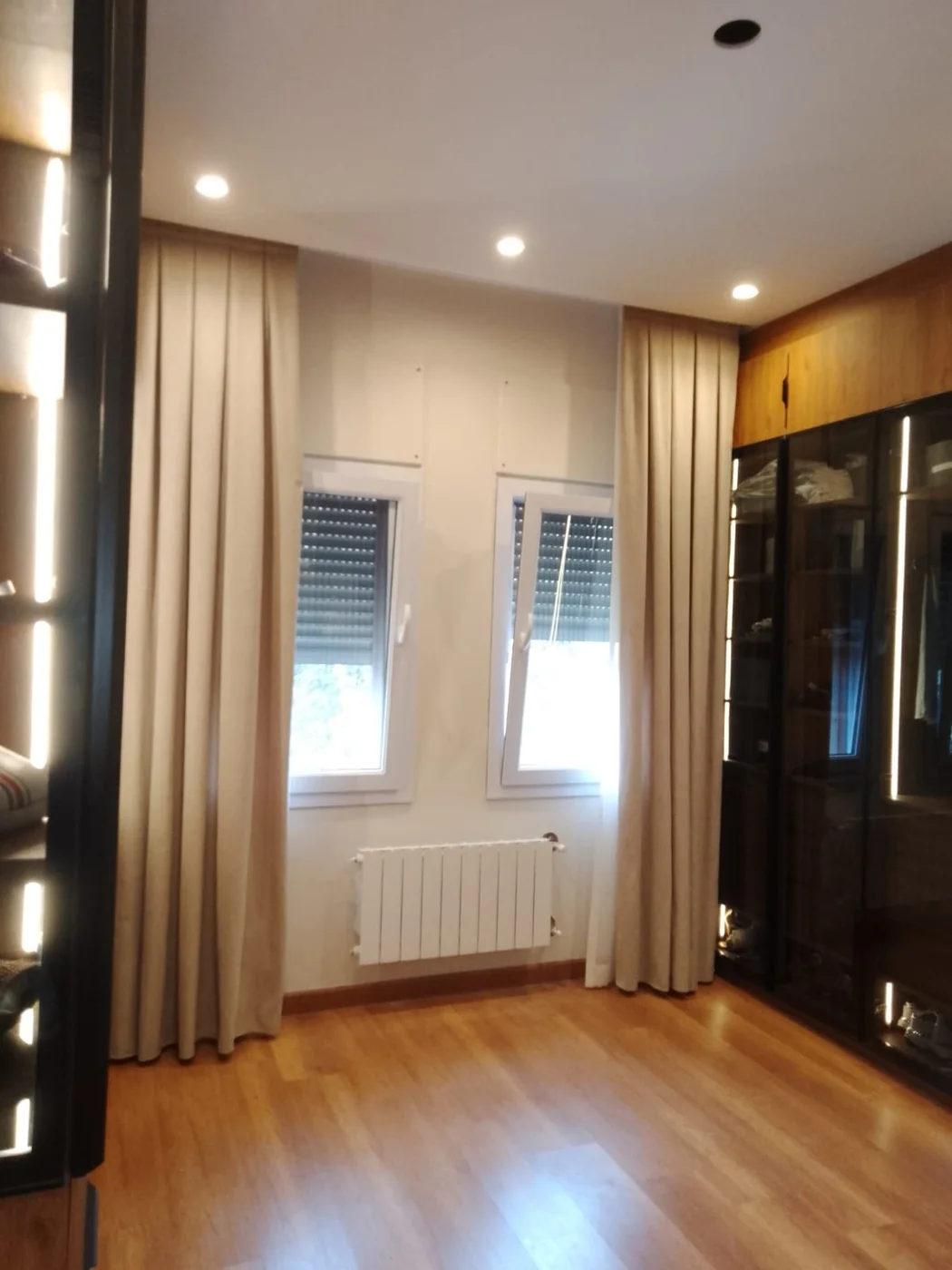

تنفيذ شبكة التدفئة الأرضية الأكبر في الشيخ زايد لقصر سكني بمساحة 850 م² مع ربط المنظومة بالكامل بنظام المنزل الذكي KNX.
